Software-Assistent SOFTEMA

Projektierung und Dokumentation sicherheitsbezogener Anwendersoftware an Maschinen (SRASW)

Excel-Tabelle

Bild vergrößern

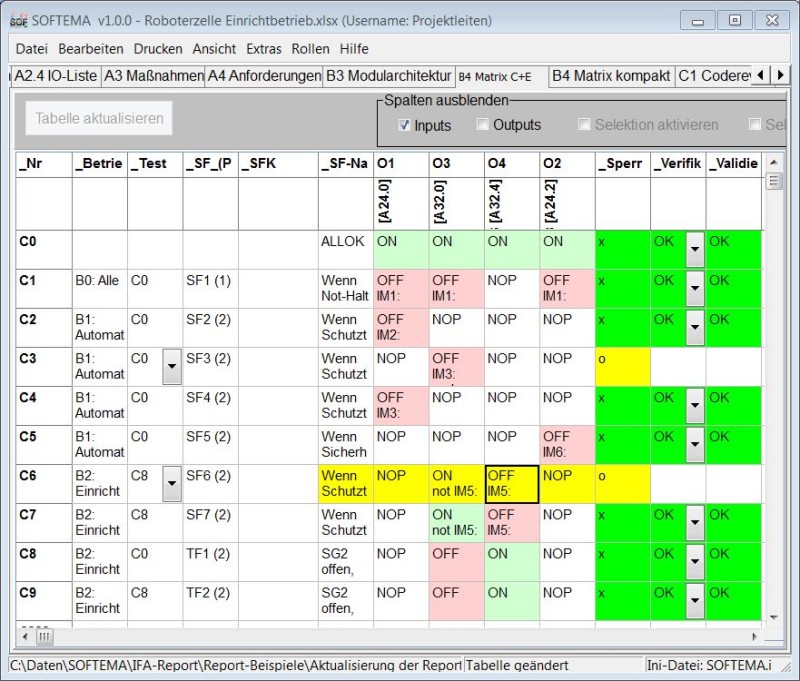

Tabelle in SOFTEMA
Bild: IFA

Unternehmen im Maschinenbau realisieren immer häufiger selbst die Sicherheitsfunktionen ihrer Maschinen mit programmierbaren Sicherheitssteuerungen. Die funktionale Sicherheit der Steuerungen hängt daher zunehmend von hochwertig entwickelten und geprüften Anwendungsprogrammen ab. Wesentliche Anforderung der relevanten Normen (z. B. DIN EN ISO 13849-1) ist, diese Programme nach einem strukturierten Arbeitsprozess zu entwickeln und fehlervermeidende Maßnahmen anzuwenden. In einem von der DGUV geförderten Projekt (FF-FP 0319 "Normgerechte Entwicklung und Dokumentation von sicherheitsbezogener Anwendungssoftware im Maschinenbau", Projektlaufzeit von 2011 bis 2013) leitete die Hochschule Bonn-Rhein-Sieg eine praktisch anwendbare Entwicklungsmethode her. Diese sogenannte IFA-Matrixmethode wurde bereits auf Veranstaltungen für Unfallversicherungsträger und Industrieunternehmen präsentiert, diskutiert und für geeignet befunden. Im Projekt IFA5133 wurde ein IFA Report zu diesem Thema erstellt.

Die IFA-Matrixmethode dient der Spezifikation, Validierung und Prüfung sicherheitsgerichteter Anwendungsprogramme. Dazu sind mehrere Tabellen für verschiedene Entwicklungsphasen zu bearbeiten. Auf Basis des Projekts IFA5137 "SOFTEMA - Tool für sicherheitsgerichtete Anwendungsprogrammierung an Maschinen" wurde das Softwaretool SOFTEMA (Software von Steuerungen an Maschinen) zur automatisierten Anwendung der Tabellen nach der IFA-Matrixmethode entwickelt. Es soll sowohl Maschinenhersteller bei der Entwicklung als auch externe Stellen bei der Prüfung dieser Programme unterstützen. Seine Funktionen sollen Eingabefehler verringern und aufdecken helfen sowie Dokumente zur Programmierung und Prüfung generieren. Die effiziente und fehlerfreie Modifikation von Spezifikationen und Programmen ist ein wesentlicher Aspekt von SOFTEMA. Das Tool soll bei der Anwendung der IFA-Matrixmethode unterstützen und so die normgerechte Entwicklung sicherheitsbezogener Anwendungssoftware im Maschinen- und Anlagenbau erleichtern.


Download Version 1.1.0 Build 7 (ZIP, 12,7 MB)
- Aktualisierung am 18.05.2022 -

Haftungsausschluss

Die Software wurde gemäß dem Stand von Wissenschaft und Technik sorgfältig erstellt. Sie wird dem Nutzer unentgeltlich zur Verfügung gestellt. Die Haftung von IFA/DGUV ist damit auf Vorsatz und grobe Fahrlässigkeit (§ 521 BGB) bzw. bei Sach- und Rechtsmängeln auf arglistig verschwiegene Fehler beschränkt (§§ 523, 524 BGB).

Das IFA ist bemüht, seine Homepage virenfrei zu halten, gleichwohl kann keine Virenfreiheit der zur Verfügung gestellten Software und Informationen zugesichert werden. Nutzerinnen und Nutzern wird daher empfohlen, vor dem Herunterladen von Software, Dokumentationen oder Informationen selbst für angemessene Sicherheitsvorkehrungen und Virenscanner zu sorgen.

Lizenzrechtliche Hinweise

Das Programm SOFTEMA kann kostenlos von dieser Homepage heruntergeladen werden. Dazu sendet das IFA eine E-Mail mit dem Download-Link zurück an den Nutzer.

Es wird empfohlen, dass sich Nutzer beim SOFTEMA-Newsletter anmelden. Beim Erhalt jedes Newsletters kann der Nutzer seine E-Mail-Adresse wieder aus der Registrierungsdatenbank löschen. Es muss sichergestellt werden, dass die E-Mail des IFA mit dem Absender "newsletter@newsletter.dguv.de" nicht durch SPAM-Filter o. Ä. blockiert wird.

SOFTEMA ist Freeware und darf gewerblich, für Lehrzwecke und für den privaten Gebrauch genutzt werden. Die Weitergabe von SOFTEMA an Dritte ist erlaubt. Eine nachträgliche Registrierung beim Newsletter über das SOFTEMA-Menu wird dann empfohlen. Eine Veränderung von SOFTEMA oder ein Downloadangebot von fremden Servern aus ist nicht gestattet.

Verwendete Software

Inno Setup Version 6.2.0
http://www.jrsoftware.org/isinfo.php
Lizenz: Inno Setup License

Systemanforderungen

  • Microsoft Windows 7, Windows 8, Windows 10 oder Windows 11
  • MS Internet Explorer 5.0 oder höher
  • 100 MB freier Festplattenspeicher
  • Empfohlene Bildschirmauflösung: 1024 x 768 oder höher, 96 dpi

Barrierefreiheit

Barrieren bei der Nutzung der Software deklariert die Erklärung zur Barrierefreiheit.

Weiterführende Informationen

  • Huelke, M.; Becker, N.; Eggeling, M.: Sicherheitsbezogene Anwendungssoftware von Maschinen – Die Matrixmethode des IFA (IFA Report 2/2016). Hrsg.: Deutsche Gesetzliche Unfallversicherung e. V. (DGUV), Berlin 2016
  • Huelke, M.; Becker, N.: IFA Matrix Method for development of safety related application software (PDF, 30,1 MB). 8. Internationale Konferenz Sicherheit in der Industrieautomation - SIAS 2015, 18.-20. November 2015, Königswinter - Vortrag. Berichtsband, S. 76-79. Hrsg.: Deutsche Gesetzliche Unfallversicherung (DGUV), Berlin 2015
  • Becker, N.; Eggeling, M.; Huelke, M.: SPS-Software für fehlersichere Steuerungen - Normgerecht entwickeln und dokumentieren. atp edition - Automatisierungstechnische Praxis 57 (2015) Nr. 4, S. 34-47
  • Becker, N.; Eggeling, M.; Huelke, M.: Roter Faden für die Safety-Software. Elektronik funktionale sicherheit (2014), S. 35-40
  • Weitere Praktische Hilfen zur Norm DIN EN ISO 13849
